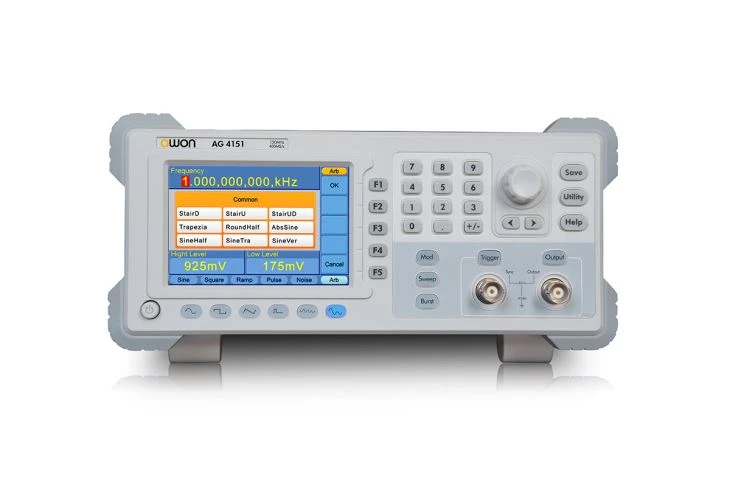

AG seeria üheainsa trajektoori mooduli lainekuju generaator
+ Täiustatud DDS-tehnoloogia, maksimaalne sagedus 150 MHz, sageduskaugus kuni 400 MHz / s ja sageduspeegli sagedus 1 μHz + Vertikaalne lahutusvõime: 14 bitti kuni 1 M arb lainekuju pikkus + Üldine lainekuju väljund: 5 põhivoolu ja 45 sisseehitatud suvalist lainekujud + üldised modulatsioonifunktsioonid: AM, FM, PM, FSK, PWM, Sweep ja Burst + SCPI ning LabVIEW toetas + 4 tolli suure eraldusvõimega (480 × 320 pikslit) LCD
Toote tutvustus
Meil on tuntud kui maailma juhtivaid Hiina tootjaid ja tarnijaid. Tere tulemast ostma kuulsaid kaubamärke OWON 1-ch kõrgsageduslik meelevaldne lainekuju generaator, digitaalväljaannete generaator, programmeeritav lainekuju generaator, kõrgsagedusgeneraator, millel on meile odav hind. Meil on palju tooteid oma valikul. Vaadake pakkumist meiega kohe.
Mitu modulatsiooni funktsiooni
Moduleeritav funktsioon sisaldab AM, FM, PM, ASK, FSK, PSK ja PWN. Sise- ja välismooduli allikas toetatakse haridus- või kommunikatsioonisüsteemide testi läbiviimiseks.
S pecificati on
| Mudel | AG4081 | AG4101 | AG4121 | AG4151 | |
|---|---|---|---|---|---|
| Kanal | üks + käivitus | ||||
| Sageduse väljund | 80 MHz | 100 MHz | 120 MHz | 150 MHz | |
| Proovi kiirus | 400 Ms / s | ||||
| Vertikaalne lahutusvõime | 14 bitti | ||||
| Lainekuju | |||||
| Standardne lainekuju | Sine, Square, Pulse, Ramp ja Noise | ||||
| Omavoliline lainekuju | Eksponentsiaalne tõus, eksponentsiaalne sügavus, sin (x) / x, astmeline laine ja teised, kokku 45 sisseehitatud lainekuju, kasutaja määratud meelevaldne lainekuju | ||||
| Sagedus (lahutusvõime 1μHz) | |||||
| Sine | 1 ΩHz - 80 MHz | 1 Ω - 100 MHz | 1 ΩHz - 120 MHz | 1 Ω - 150 MHz | |
| Ruut | 1 ΩHz - 40 MHz | 1 ΩHz - 50 MHz | |||
| Pulss | 1 ΩHz - 20 MHz | 1 Ω - 25 MHz | |||
| Ramp | 1 ΩHz - 1 MHz | ||||
| Müra | 50MHz (-3dB) (tüüpiline) | ||||
| Arb | 1 Ω - 10 MHz | ||||
| Amplituudi | |||||
| Amplituudi | 10 m Vpp - 10 Vpp (50Ω), 20 m Vpp - 20 Vpp (kõrge impedants) | ||||
| Resolutsioon | 1mVpp või 4 numbrit | ||||
| DC offset vahemik (AD + DC) | ± 5V (50Ω), ± 10V (kõrge impedants) | ||||
| DC offset vahemiku resolutsioon | 1mV või 4 numbrit | ||||
| Koormuse takistus | 50Ω (tüüpiline) | ||||
| Omavoliline lainekuju | |||||
| Laine pikkus | 2 punkti kuni 1M punkti | ||||
| Proovi kiirus | 200MS / s | ||||
| Vertikaalne lahutusvõime | 14 bitti | ||||
| Mittevooluv mälu | 64M bait | ||||
| Modulatsioon | |||||
| Modulatsiooni lainekuju | AM, FM, PM, FSK, PWM, Sweep ja Burst | ||||
| Modulatsiooni sagedus | 2mHz kuni 20,00KHz (FSK 1-Hz - 100KHz) | ||||
| Sisend väljund | |||||
| Kuva | 4-tolline (480 × 320 pikslit) LCD-ekraan | ||||
| Tüüp | välise modulatsiooni sisend väliskiirguse sisend / väljund välimine kontrollkell sisend / väljund | ||||
| Sideliides | USB host, USB-seade, RS232 ja LAN | ||||
| Mehaaniline | |||||
| Mõõtmed (W × H × D) | 235 × 110 × 295 (mm) | ||||
| Seadme kaal | 3,00 kg | ||||
