XSA1000P-TG seeria spektrianalüsaator
pluss -163 dBm kuvatav keskmine müratase (DANL)
pluss Mitu liidest: USB-host, USB-seade, LAN, kõrvaklappide liides, HDMI
pluss 10.{1}}tollise puutetundliku ekraaniga EMI-filter ja peaaegu tipptaseme detektori komplekt
XSA1000P-TG seeria spektrianalüsaator
pluss Sagedusvahemik 9kHz - 7.5GHz
pluss -163 dBm kuvatav keskmine müratase (DANL)
pluss faasimüra -106 dBc/Hz @1GHz ja nihe 10 kHz juures
pluss kogu amplituudi täpsus<0.7 dB
pluss 1 Hz minimaalne eraldusvõime ribalaius (RBW)
pluss EMI eelvastavustesti komplekt, valikuline EMC-testitarkvara
pluss Waterfall plot graafika, modulatsiooni signaali kvaliteedi analüüs, heli demodulatsioon jne. mitu üldist ja laiendatud testimisfunktsiooni.
pluss tandardne Pass/Fail kohapealne test ja hoiatusfunktsioon
pluss Võtta kasutusele täisdigitaalne vahesagedustehnoloogia

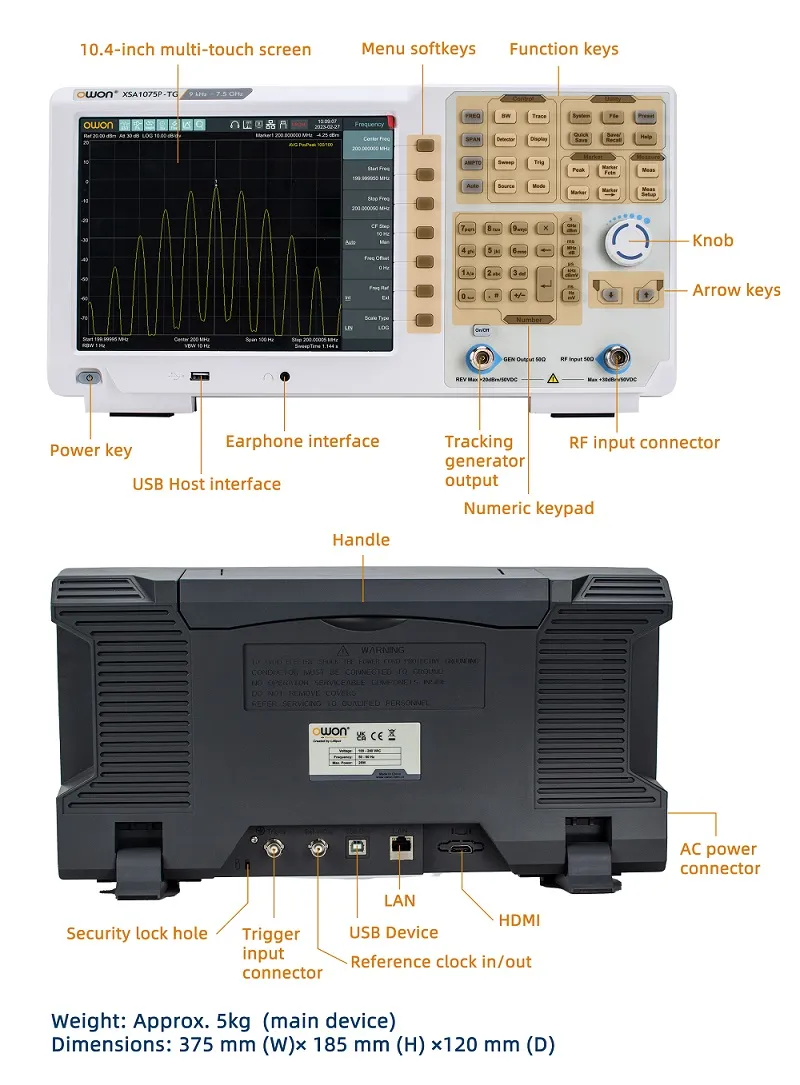

pluss Mitu liidest: USB-host, USB-seade, LAN, kõrvaklappide liides, HDMI
pluss 10.{1}}tolline puutetundlik ekraanEMI filter ja kvaasitipu detektori komplekt
1.1 Hz minimaalne eraldusvõime ribalaius (RBW), mis eristab tõhusalt lähedalasuvat signaali
2. Quick capture funktsioon
Autode ümbermärkimise võtmed, TPMS-i rehvirõhu moodulid ja väikesed traadita moodulid kasutavad tavaliselt ASKFSK mnodulatsiooni. XSA800 suudab lõpetada ASK/FSK signaalide püüdmise ning hankida otse selle kesksageduse, võimsuse ja nihke parameetrid.
3. Suurepärane väikese signaali mõõtmise võimalus
-163 dBm DANL (kuvatud keskmine müratase), suudab jälgida nõrgemaid väikeseid signaale
4.Täpsemad madala mürataseme mõõtmised
Faasimüra < -106 dBc/Hz @1GHz 10 kHz nihkega
5.Läbitud/ebaõnnestunud funktsioon
Tehke kiiresti kindlaks, kas testi tulemused läbivad
6.Kose graafika
Saate vaadata erinevate signaaliparameetrite käitumist aja jooksul, jälgida sagedust ja võimsuse käitumist aja jooksul, eriti katkendlikke signaale.
Kasutaja saab kasutada juga diagrammi, et analüüsida signaali stabiilsust aja jooksul või tuvastada katkendlikke häiresignaale sidesüsteemides.

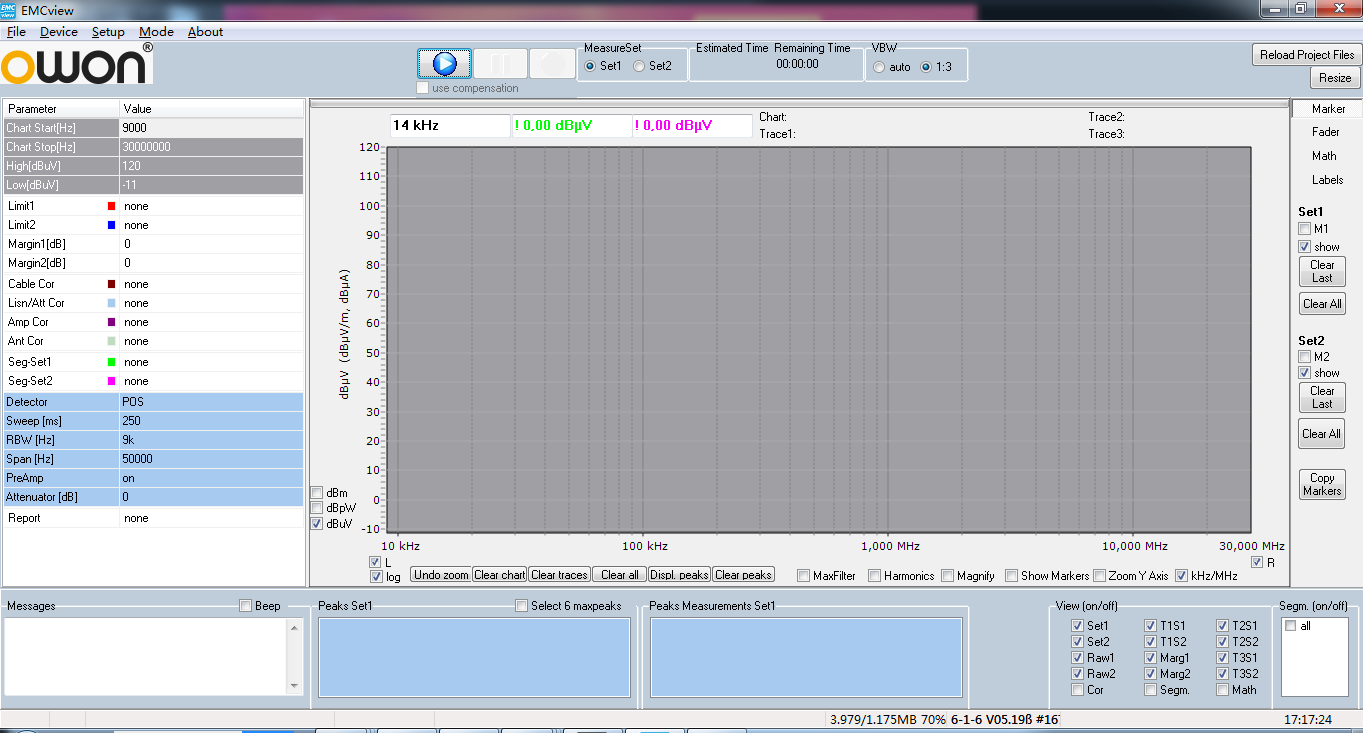

7.Pakkuge EMC-testi funktsiooni (vajalik on valikuline tarkvara)
Sisseehitatud enam kui 200 peavoolu EMC-testistandardi ja -määruse malli.Kasutaja valib vastava malli ning tarkvara seab automaatselt spektrianalüsaatori ja salvestab testiandmed.Andmeid ja eeskirju saab võrrelda samal ekraanil.Kasutajad saavad ka eeskirju kohandada võrdleva analüüsi jaoks.
8.Pakub EMl-i eelvastavuse testi funktsiooni
Standardvarustuses EMl-filtri (6dB) ja kvaasitipudetektoriga on see EMl-i eeltestimiseks ja diagnoosimiseks täpsem ning täieliku testimise ja tootmisaruande saab koostada tugitarkvara abil.
9.Pakkuge mitut laiendatud funktsioonirežiimi
Standardse modulatsiooni signaali kvaliteedi analüüs, heli demoduleerimine, väljatugevuse mõõtmine, kanali mõõtmine ja sagedusloendur jne. mitu üldist ja laiendatud testimisfunktsiooni.
modulatsiooni signaali kvaliteedi analüüs
heli demodulatsioon
kanali mõõtmine
sagedusloendur
Alates 1990. aastast astub Lilliput elektroonikatoodete tööstusesse, tema esimene tooteseeria on minivärviline LCD.
Lilliputile kuuluv OWON SmartTesti tootesari on loodud testimis- ja mõõteseadmete valdkonnas "Teie vajaduste rahuldamiseks".
Kahe aastakümne jooksul on Lilliput järk-järgult kasvanud kontserni kuuluvaks ettevõtteks, mis hõlmab 3 tootesarja – minivärviline LCD, katse- ja mõõteseadmed ning kodune energiahaldussüsteem.
OWON-i toodet võib leida Aasias, Põhja-Ameerikas, Euroopas, Lõuna-Ameerikas, Okeaanias ja Aafrikas ning globaalsed partnerid on asutatud enam kui 80 riigis/regioonis.
Lilliput (OWON) ei säästa oma jõupingutusi, et olla üks parimaid katse- ja mõõteseadmete originaalseadmete tootjaid kogu maailmas.
| Sageduse spetsifikatsioon | ||
|---|---|---|
| Mudel | XSA1015TG | XSA1036TG |
| Sagedus | ||
| Vahemik | 9kHz-1.5 GHz | 9kHz - 3.6 GHz |
| Resolutsioon | 1 Hz | |
| Sagedusvahemik | ||
| Vahemik | 0 Hz, 100 Hz kuni seadme maksimaalse sageduseni | |
| Täpsus | ± ulatus / (pühkimispunktid -1) | |
| Sisemine viide | ||
| Võrdlussagedus | 10.{1}} MHz | |
| Temperatuuri stabiilsus | <2.5ppm （15℃ to 35℃） | |
| Vananemismäär | <1ppm/year | |
| Ribalaius | ||
| Eraldusvõime ribalaius (-3 dB) | 10Hz kuni 500kHz (1 kuni 10 järjestuses), 1MHz, 3MHz | |
| Video ribalaius (-3 dB) | 10Hz kuni 3MHz | |
| Amplituudi spetsifikatsioon | |
|---|---|
| Kuvatud keskmine müratase (DANL) | |
| Sisendsummutus 0 dB,1Hz eraldusvõimega ribalaius | |
| Eelvõimendi väljas | 1 MHz ~ 10 MHz -130dBm (nomineeritud) |
| 10 MHz ~ 1 GHz -130dBm (nomineeritud) | |
| 1 GHz ~ 1,5 GHz -128 dBm ( nomineeritud ) | |
| Eelvõimendi sisse | 1 MHz ~ 10 MHz -150dBm (nomineeritud) |
| 10 MHz ~ 1 GHz -150dBm (nomineeritud) | |
| 1 GHz ~ 1,5 GHz -148 dBm ( nomineeritud ) | |
| Faasi müra | |
| 20 kraadi ~ 30 kraadi ,fc=1 GHz | |
| Faasi müra | <-85 dBc/Hz @10 kHz offset |
| <-100 dBc/Hz @100 kHz offset | |
| <-110 dBc/Hz @1 MHz offset | |
| Taseme kuvamisvahemik | |
| Logi skaala koordinaat | 1 dB ~ 255 dB |
| Lineaarskaala koordinaat | 0 võrdlustasemele |
| taseme üksus | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Punktid | 201~1001 |
| Jälgede arv | 5 |
| Detektorid | Positiivne tipp, negatiivne tipp, valim, normaalne, RMS |
| Jälgimisfunktsioonid | Selge kirjutamine, maksimaalne hoidmine, minimaalne hoidmine, vaade, tühi, keskmine |
| Täpsus | |
| Sisendsummutuse lülitusmääramatus | 20 kraadi ~30 kraadi, fc=50 MHz, eelvõimendi väljas, RF-summutus 20 dB, sisendsignaal 0-39 dB ±0,5 dB |
| Absoluutne amplituudi määramatus | 20 kraadi ~ 30 kraadi, fc=50 MHz, RBW=1 kHz, VBW=1 kHz, tipptaseme detektor, 20 dB RF-summutus, Eelvõimendi väljas ±0,4 dB, sisendsignaal=-20dBm Eelvõimendi sees ±0,5 dB, sisendsignaal=-40dBm |
| Ebakindlus | sisendsignaali vahemik 0dbm~-50 dbm |
| ±1,5 dB | |
| VSWR | sisend 10 dB RF sumbumine, 1 MHz ~ 1,5 GHz |
| <1.5,nominal | |
| Jälgimisgeneraator | |
| Väljundsagedusvahemik | 100 kHz ~ 1,5 GHz |
| Väljundvõimsuse taseme vahemik | {{0}} dBm ~ 0 dBm , |
| Väljundvõimsuse taseme eraldusvõime | 1 DB |
| Väljundi tasasus | pluss / -3 dB |
| Maksimaalne ohutu tagasikäigu tase | Keskmine koguvõimsus: 30 dBm, DC: ±50 VDC |
| Sisendid ja väljundid | |
| Esipaneeli RF-sisendi pistik | 50 Ω,N-tüüpi emane |
| Esipaneeli rööbastee generaatori väljund | 50 Ω,N-tüüpi emane |
| 10 M võrdlussisend | 50 Ω,N-tüüpi emane |
| Sideport | USB-host, USB-seade, LAN, kõrvaklappide port ja VGA |
| Üldine tehniline spetsifikatsioon | |
| Ekraan | TFT LCD, 10,4 tolli |
| Kaal | 5.{1}} kg |
| Mõõtmed (L x K x S) | 321 x 221 x 115 (mm) |
