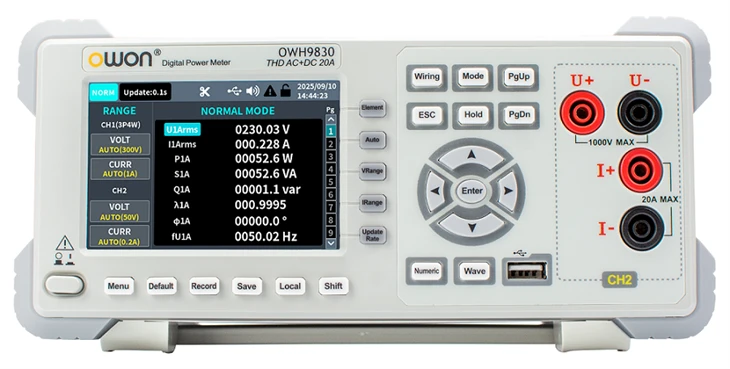

OWH9800 seeria võimsusmõõtur
CH1 (tagapaneel): vahelduvvoolu sisend – toetab 3–600 V / 0–20 A RMS, täpsusega ±0,5%
CH2 (esipaneel): AC/DC sisend – Toetab 0–1000V / 0–20A, täpsusega ±0,5%
+ Toetab ühe-faasi ja kolme-faasi mõõtmist, mõõtmiseks on saadaval 16 tavalist parameetrit
+ Harmooniliste mõõtmis- ja analüüsifunktsioon, mis on võimeline analüüsima kuni 63. harmoonilist
+ Sisend- ja väljundvõimsusteabe kombinatsioon mõlema kanali jaoks koos teisendusefektiivsuse automaatse arvutamisega

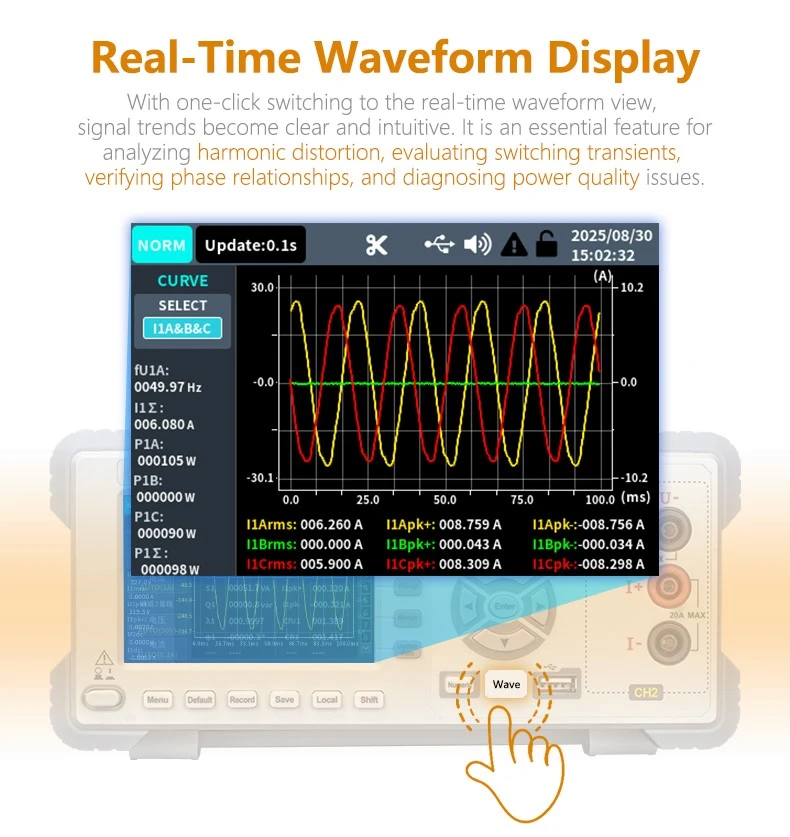

+ Trendlainekuju kuva, mis pakub dünaamiliste parameetrite muudatuste visuaalset esitust lihtsaks silumiseks ja analüüsiks
+ 3.95" TFT LCD ekraan selge, mitme parameetri graafilise kuvaga, mis pakub intuitiivset kasutamist
+ Standardsed RS232 liidesed kaugseireks ja andmete logimiseks, ühilduvad SCPI ja Modbus protokollidega
Tehnilised andmed
Järgmistele spetsifikatsioonidele vastamiseks tuleb seadet pidevalt kasutada rohkem kui 30 minutit kindlaksmääratud töötemperatuuril
|
Mudel |
OH9811 |
OWH9830 |
||
|
Ekraan |
3,95-tolline TFT ekraan |
|||
|
Värskendusmäär |
0.1s,0.2s,0.5s,1s,2s,5s |
|||
|
Mõõtmineesemed |
V, A, W, VA, var, λ, fU, CfU, CfI, Upk, Ipk, THD |
|||
|
Mõõtmismeetod |
CH1 1ph-AC |
CH2 1ph-AC+DC |
CH1 3ph-AC |
CH2 1ph-AC+DC |
|
Pinge mõõtmise vahemik |
3,0V-600Vrms |
0V-1000Vpk*1 |
3,0V-600Vrms |
0V-1000Vpk*1 |
|
Pingevahemik |
CF=3:75V/150V/300V/600V CF=6: 37,5/75V/150V/300V |
50V/100V/500V/1000V |
CF=3:75V/150V/300V/600V CF=6: 37,5/75V/150V/300V |
50V/100V/500V/1000V |
|
Pingetäpsust |
±(0,4% näidust + 0.1% vahemikust + 1 numbrit) |
|||
|
Pingeresolutsioon |
0.01V/0.1V |
|||
|
Praegunemõõtmisvahemik |
0 ~ 20,0 relvad |
0-20 Apk*1 |
0 ~ 20,0 relvad |
0-20 Apk*1 |
|
Praeguneulatus |
CF=3:0,2A/1A/4A/20A CF=6:0,1A/0,5A/2A/10A |
0.2A/1A/4A/20A |
CF=3:0,2A/1A/4A/20A CF=6:0,1A/0,5A/2A/10A |
0.2A/1A/4A/20A |
|
Praegune täpsust |
±(0,4% näidust + 0.1% vahemikust + 1 numbrit) |
|||
|
Praegune resolutsioon |
0.001A |
|||
|
ange Vahetamine |
Automaatne/käsitsi |
|||
|
Võimsusvahemik |
0-12 kW |
0-20 kW |
0-36 kW |
0-20 kW |
|
Võimsuse täpsus |
±(0,4% näidust + 0.1% vahemikust + 1 numbrit) |
|||
|
Võimsus eraldusvõime |
0.01W/0.1W/1W |
|||
|
Võimsusteguri vahemik |
-1.000~1.000 |
|||
|
Võimsusteguri täpsus |
±(0,4% näidust + 0.1% vahemikust + 1 numbrit) |
---- |
±(0,4% näidust + 0.1% vahemikust + 1 numbrit) |
---- |
|
Töösagedus |
40Hz ~ 70Hz |
DC+40Hz–70 Hz |
40Hz ~ 70Hz |
DC+40Hz–70 Hz |
|
Sageduse täpsus |
±(0,1% näidust + 1 numbrit) |
---- |
±(0,1% näidust + 1 numbrit) |
---- |
|
Harmooniline analüüs |
2,8 kHz ribalaius, kuni 63. järku |
---- |
2,8 kHz ribalaius, kuni 63. järku |
---- |
|
Integratsioonifunktsioon |
Vatt-tund (Wh), amper-tund (Ah) |
|||
|
Soojenemisaeg- |
>30 min |
|||
|
Peak Praegune |
60A |
30A |
60A |
30A |
|
Maksimaalne pidev sisend |
Vrms=700V; Irms=24A |
Vpk=1100V; Ipk=24A |
Vrms=700V; Irms=24A |
Vpk=1100V; Ipk=24A |
|
In-liides |
RS232 |
|||
|
Sideprotokoll |
Standardne SCPI, Modbusi protokoll |
|||
|
edastuskiirus (bps) |
4800,9600 (vaikimisi),19200,38400,57600,115200, |
|||
|
Kuva hoidmine |
JAH |
|||
|
Vaigista |
JAH |
|||
|
Klahvilukk |
JAH |
|||
|
Toiteallikas |
AC 100V~240V, 50/60Hz |
|||
|
Töökeskkond |
18 kraadi ~ 28 kraadi, 30% ~ 75% RH (Kui töötemperatuur on väljaspool 18 kraadi ~ 28 kraadi, lisa temp. koefitsient: 0,05% näidust / kraad ) |
|||
|
Storage keskkond |
-10 kraadi ~ 50 kraadi , vähem kui 80% suhteline niiskus (mittekondenseeriv) või sellega võrdne |
|||
|
Töökõrgus |
Vähem kui 2000 meetrit või sellega võrdne |
|||
|
Kaal |
1,3 kg |
|||
|
Mõõtmed |
295 mm (L) × 110 mm (K) × 235 mm (P) |
|||
