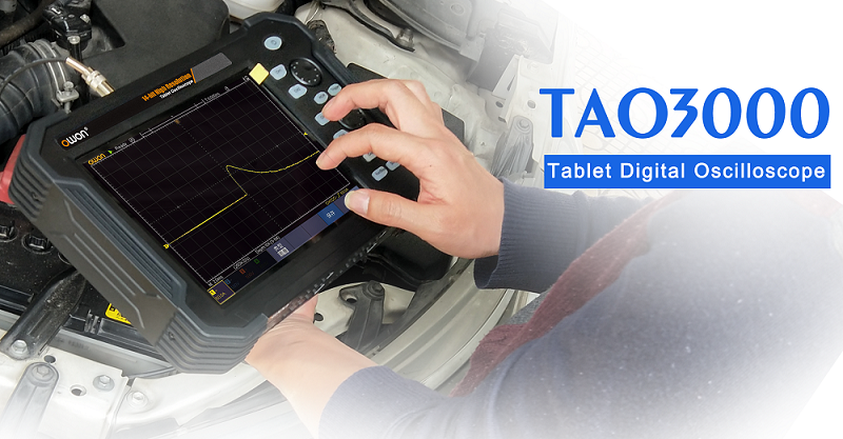

TAO3000 seeria 2-CH tahvelarvuti digitaalne salvestusostsilloskoop







Konkreetsed üksikasjad













Palju eeliseid











TAO3000 seeria on varustatud sisseehitatud seadmega4½ numbritmultimeeter,millel on multimeetri liides, mis kuvatakse samal ekraanil koos ostsilloskoobiga.

Lisaks pakub multimeeter andmete logimise funktsiooni, mis võimaldabandmete laiendatud salvestaminepikema aja jooksul. Seejärel saate need salvestatud andmed mugavalt eksportida CSV-faili edasiseks analüüsiks ja viitamiseks.





Madal taustmüravõimaldab ostsilloskoobil paremaid väikese signaali mõõtmise võimalusi.

Kõrge salvestusruumvõimaldab ostsilloskoobil omandada pikemaid signaale.

Kõrge värskendussagedusvõimaldab ostsilloskoobil jäädvustada lainekuju üksikasju ja erakordseid sündmusi.



Madal taustmüra 40M rekordpikkus

Värskendussagedus 45000 wfms/s, jäädvustab kergesti erakordseid, ja väikese tõenäosusega sündmused









TAO3000 seeria käeshoitavad ostsilloskoobid toetavad mitut käivitusrežiimi,

sealhulgas Edge, Video, Pulse, Slope, Runt, Windows, Timeout, I2C, SPI,

RS232/UART, CAN ja Nth Edge.









Jadasiini kodeerimine on saadaval I2C, SPI,

RS232/UART ja CAN.























Toetage +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, kasutaja määratud funktsiooni, digitaalset filtrit (madalpääs, kõrgpääs, ribapääs, riba tagasilükkamine).



























Sisseehitatud Wi-Fi-mooduli abil saab kasutaja TAO3000-ga mobiilseadme kaudu ühenduse luua, sama ekraanikuva ja juhtimist realiseerida, lainekuju andmeid rakenduse kaudu salvestada ja vaadata, sõpradega jagada, koostööanalüüsi teostada ja töö edukalt lõpule viia.

























Pihuarvuti tüüp:Seljaosa on varustatud kukkumisvastase elastse vööga.

























Klambri tüüp:Klambriga saab selle lauale asetada

























Seljakoti tüüp:Valikuline väliseljakott



















Tarvikud ja pakend







Mudel		VDS6102		VDS6102A
ribalaius		100 MHz		100 MHz
kanal		2CH ulatus + 1CH FG
Proovi määr		Max 1GSa/s
Tõusu aeg		Vähem kui 3,5 ns või sellega võrdne
Horisontaalne skaala		5ns/div-100s/div, sammhaaval 1-2-5
Proovivõturežiim		proov, piigi tuvastamine, keskmine
Rekordpikkus		10M
Sisendühendus		DC, AC, maandus
Sisendtakistus		1 MΩ ± 2%, paralleelselt 15 pF ± 5 pF
Vertikaalne tundlikkus		2mV/div-5V/div
Vertikaalne eraldusvõime (A/D		8 bitti		14 bitti
Maksimaalne sisendpinge		40 V (DC + AC tipp)
Sondi sumbumise tegur		1X,10X,100X,1000X
Kanali isolatsioon		50 Hz: 100: 1,10 MHz: 40: 1
Interpolatsioon		Sin(x)/x
Vertikaalne vahemik		±2 V (2 mV/div – 50 mV/div); ±20 V (100 mV/div – 500m V/div); ±40 V (1 V/div – 5 V/div)
LF-vastus (AC, -3dB)		Suurem kui 5 Hz või sellega võrdne (sisendis, vahelduvvoolu ühenduses, -3 dB)
Päästiku tüüp		serv, video, kalle, pulss
Joone/välja sagedus (video)		toetatud standardid: NTSC, PAL ja SECAM levisüsteemid
Päästikurežiim		auto, tavaline, üksik
Lissajouse kuju	Ribalaius	täielik ribalaius
	Faasi erinevus	±3 kraadi
Automaatne mõõtmine		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, eelvõte, sagedus, periood, tõusuaeg, langemisaeg, viivitus A→B, viivitus A→B, +laius, -laius, +kohustus, - Kohustus
Sideliides		USB (Typ-c); LAN, WIFI (valikuline)
Energiatarve		Väiksem või võrdne 8W
Mõõdud (L × K × S)		190mm × 120mm × 18mm
Seadme kaal		≈0,38 kg



Funktsioonide generaator
Standardsed lainekujud	Siinus ({0}},1 Hz - 5 MHz), ruut (0,1 Hz-200 kHz), ramp (1 Hz-10 kHz), impulss (1 Hz) -10 kHz)
Sagedusväljund	5 MHz
Proovivõtusagedus	25M Sa/s
Kanal	1
Vertikaalne eraldusvõime	10 bitti
Amplituudi vahemik	10 mVpp - 5Vpp
DC nihkevahemik (AC+DC)	±2.5V
Väljundtakistus	50 Ω (tavaline)
